| Dossiers Projet | Précalculs rapides : |
Aide contextuelle
Passez la souris au dessus des champs du formulaire pour obtenir une aide contextuelle.
Etape précédente
Cliquer pour reculer à l'étape précédente de saisie
Etape suivante
Cliquer pour avancer à l'étape suivante de saisie
(div de conseils modifiable par l'appli)
Nouveau projet
Cliquer pour vider toutes les saisies
Ouvrir un projet
Cliquer pour ouvrir un de vos projets préalablement sauvegardés
Sauver le projet
Cliquer pour sauver votre projet
Localisation
Choisissez le numéro de département où se situe le projet de construction
Les régions géographiques utilisées pour la RE2020 sont illustrées ci-dessous :
Station météo
Pour les calculs maison passive, indiquez la ville la plus proche du lieu de construction.
Les couleurs représentent les régions géographiques "RE2020" auxquelles le département de construction est rattaché.
Bordure de mer
Cochez la case si le projet est à moins de 10 kms du bord de mer
Surface habitable
La surface habitable d'un logement, définie par le code de la construction et habitation, est la surface de plancher calculée après déduction des surfaces occupées par les murs, cloisons, marches et cages d'escaliers, gaines, embrasures de portes et de fenêtres.
Cette surface ne tient pas compte de la superficie des combles non aménagés, caves, sous-sols, remises, garages, terrasses, loggias, balcons, séchoirs extérieurs au logement, vérandas, volumes vitrés, locaux communs et autres dépendances des logements, ni des parties de locaux d'une hauteur inférieure à 1,80 mètre.
La surface de chaque pièce se mesure intérieurement, dans la limite des murs, portes et fenêtres, et en déduisant les parties de la pièce dont la hauteur sous plafond serait inférieure à 1,80 m. Une pièce de plus de 1,80 mètre de hauteur mesurant 3 mètres sur 4 mètres a tout simplement une surface habitable de 12 m2.
Unité : m²
Surface combles <1,80m
Surface de plancher des combles aménagés de hauteur sous plafond < 1,80m
Emprise au sol du bâtiment
L'emprise est la surface au sol du bâtiment, épaisseur des murs comprises et comprenant également les zones non chauffées telles que garages, terrasses surélevées, pergolas et débords de toiture soutenus par des piliers.
Les débords de toiture ainsi que les marquises non soutenues par des poteaux ne constituent pas de l’emprise au sol, ni les allées et terrasses à même le sol.
Unité : m2
Volume chauffé
Volume délimité par les faces intérieures de l'enveloppe séparant la zone chauffée de l'extérieur et des espaces non chauffés.
Par exemple, pour une maison de plain pied de 2,50m de hauteur sous plafond, ce volume est égal à 2,5 x Surface Habitable
Unité : m3
Nombre de pièces
Renseignez le nombre de pièces habitables (p.ex. 4 pour une maison de type 4).
Nombre de pièces d'eau
- Renseignez le nombre de WC (si dans une pièce séparée des salles de bain).
- le nombre de salles de bain et salles de douche.
- le nombre d'autres salles d'eau situées dans le volume chauffé et reliées à une extraction de ventilation (buanderies, etc).
Hauteur intérieure totale
Différence de hauteur entre le plancher le plus bas et le point le plus haut du plafond du volume chauffé
Typiquement 2,50m pour une maison de plain pied et 5,20m pour une maison à un étage.
Unité : m
Hauteur de tirage thermique
Différence de hauteur entre le plancher du RDC et le point le plus haut de la fenêtre la plus haute
Typiquement 2,15m pour une maison de plain pied et 4,85m pour une maison à un étage.
Unité : m
Hauteur par rapport au sol
Différence de hauteur entre le plancher du RDC et le sol naturel avoisinant.
Unité : m
Altitude
Altitude du lieu du projet par rapport au niveau de la mer.
Unité : m
Inertie quotidienne
Classe d'inertie des parois du côté intérieur pour un cyle de variation de température sur 24h
Une forte inertie privilégie le confort d'été en stabilisant les températures du logement
cliquez ici : détermination des classes d'inertie quotidienne et séquentielle
Inertie séquentielle
Classe d'inertie des parois du côté intérieur pour un cyle de variation de température sur 12 jours
Une forte inertie privilégie le confort d'été en stabilisant les températures du logement
cliquez ici : détermination des classes d'inertie quotidienne et séquentielle
Présence d'un système de climatisation
Cochez la case s'il est prévu l'installation d'un système de chauffage assurant également la fonction de refroidissement.
Ce champ sera automatiquement mis à jour lors de la sélection des systèmes de chauffage à l'avant dernier onglet.
Indice de perméabilité à l'air
Taux de renouvellement d'air sous dépression ou surpression de 4 Pa rapporté à la surface de l'enveloppe déperditive hors plancher bas.
Valeur maximale 0,6 en maisons individuelle.
Au stade de l'avant projet, laissez la valeur par défaut (0,6) sauf si vous envisagez une construction très performante avec une grande confiance dans les intervenants
Nombre d'occupants
Indiquer le nombre de personnes qui vont habiter la maison
Exposition au bruit
Modifier cette valeur uniquement si la construction est située au voisinage d'une infrastructure de transport terrestre ou aérien classée selon un arrêté préfectoral.
En savoir plus sur le classement d'exposition au bruit
Type d'assainissement
L'indication du type d'assainissement est requise par notre logiciel partenaire car en fonction de sa valeur, il ajoute automatiquement la FDES conventionnelle 5551 (Assainissement collectif des eaux usées domestiques) ou bien la 5550 (Assainissement non collectif des eaux usées domestiques) avec les volumes conventionnelles de rejets d'eaux usées.
Nature géotechnique du sol
La saisie de cette donnée informative est requise pour permettre la génération du PDF d'attestation.
Type de matériau principal des murs extérieurs
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Revêtement extérieur des murs extérieurs
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Isolant principal des murs extérieurs
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Méthode de calcul du Coefficient de réduction des murs donnant sur des espaces non chauffés
Ce coefficient prend en compte le fait que l'espace non chauffé est moins froid que l'extérieur.
Si la valeur est proche de 1, cela revient à considérer que la paroi est en contact quasi direct avec l’extérieur.
Si la valeur est proche de 0, le local non chauffé fait office d'espace tampon très efficace.
Choisir la méthode simplifiée ou détaillée.
Surfaces des parois séparant le local non chauffé de l'extérieur
Entrez les surfaces en m² (parois verticales, toitures).
Unité : m²
Résistance thermique de la paroi séparant le local non chauffé de l'extérieur
Unité : m².K/W
Transmission thermique de la paroi séparant le local non chauffé de l'extérieur
Unité : W/m².K
Surface paroi sur local non chauffé
Entrez la surface de la paroi séparant le local chauffé du local non chauffé (paroi décrite juste au-dessus).
Unité : m²
Ventilation du local non chauffé
Indiquez la qualité des ouvertures du local non chauffé (au sens de l'étanchéité à l'air extérieur).
Coefficient de réduction
Valeur modifiable uniquement si a été retenu le choix d'entrer une valeur de b calculée manuellement.
Plus le coefficient est bas, plus l'espace non chauffé fait office d'espace tampon efficace.
Valeur : de 0 à 1
Type d'isolation de la toiture
Le type d'isolation permet de déterminer le pont thermique intégré ΔU à la toiture qui se saisit juste après.
Type d'isolation de la toiture
Le type d'isolation permet de déterminer le pont thermique intégré ΔU à la toiture qui se saisit juste après.
Type de toiture principale
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Mode d'isolation de la toiture principale
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Isolant majoritaire de la toiture principale
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Type principal de couverture
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Type de plancher
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Isolant principal du plancher
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Type de fondations
Cette valeur est à but descriptif pour le rapport RSEE et n'a pas d'influence sur les calculs.
Position du plancher bas et de l'isolation
Utilisez les illustrations ci-dessous pour choisir la valeur adéquate
Longueur horizontale
Indiquer la longueur horizontale de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire horizontale (en plus de l'isolation du plancher sur toute sa surface), laissez vide ou à 0
Unité : m
Indiquer la longueur horizontale de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire horizontale (en plus de l'isolation du plancher sur toute sa surface), laissez vide ou à 0
Unité : m
Longueur verticale
Indiquer la longueur verticale de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire verticale (en plus de l'isolation du plancher sur toute sa surface), laissez vide ou à 0
Unité : m
Indiquer la longueur verticale de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire verticale (en plus de l'isolation du plancher sur toute sa surface), laissez vide ou à 0
Unité : m
Epaisseur
Epaisseur de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire (en plus de l'isolation du plancher sur toute sa surface), laissez vide ou à 0
Unité : m
Epaisseur de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire (en plus de l'isolation du plancher sur toute sa surface), laissez vide ou à 0
Unité : m
Coefficient λ de l'isolant périphérique
λ de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire (en plus de l'isolation du plancher sur toute sa surface), laissez vide
Unité : W/m.k
λ de l'isolation périphérique complémentaire.
S'il n'y a pas d'isolation complémentaire (en plus de l'isolation du plancher sur toute sa surface), laissez vide
Unité : W/m.k
Profondeur moyenne du VS
Profondeur du vide sanitaire au-dessous du niveau du sol extérieur.
Unité : m
Profondeur du vide sanitaire au-dessous du niveau du sol extérieur.
Unité : m
Hauteur PB au dessus du sol
Différence de hauteur entre le niveau de la surface du plancher bas de la zone chauffée et la surface du sol extérieur.
Unité : m
Différence de hauteur entre le niveau de la surface du plancher bas de la zone chauffée et la surface du sol extérieur.
Unité : m
Niveau d'isolation des murs du VS
Valeur U (coefficient de transmission thermique) des murs extérieurs du vide-sanitaire
Nota : les murs du VS sont généralement moins isolés que ceux du logement proprement dit (voire non isolés).
Unité : W/m².K
Valeur U (coefficient de transmission thermique) des murs extérieurs du vide-sanitaire
Nota : les murs du VS sont généralement moins isolés que ceux du logement proprement dit (voire non isolés).
Unité : W/m².K
Surface ouverture ventilation VS
Choisir une des valeurs suivantes :
Choisir une des valeurs suivantes :
- Forte ventilation : surface des ouvertures = 1/500ème de la surface du plancher bas
- Moyenne ventilation : surface des ouvertures = 1/1000ème de la surface du plancher bas
- Faible ventilation : surface des ouvertures = 1/1500ème de la surface du plancher bas
Vitesse du vent
Choisir une valeur de vitesse moyenne du vent sur le site considéré
La vitesse du vent doit être indiquée à 10m de hauteur, c'est à dire sans tenir compte de la situation abritée ou non du fait de bâtiments ou d'arbres avoisinants.
En l'absence de vitesse moyenne mesurée, laisser la valeur par défaut de 15 km/h.
Choisir une valeur de vitesse moyenne du vent sur le site considéré
La vitesse du vent doit être indiquée à 10m de hauteur, c'est à dire sans tenir compte de la situation abritée ou non du fait de bâtiments ou d'arbres avoisinants.
En l'absence de vitesse moyenne mesurée, laisser la valeur par défaut de 15 km/h.
Facteur de protection au vent
Choisir une des valeurs suivantes :
Choisir une des valeurs suivantes :
- Situation abritée : bâtiment en centre-ville, centre-bourg ou au coeur d'une forêt
- Situation moyenne : bâtiment en zone moins dense (périphérie de ville ou de bourgade)
- Situation exposée : bâtiment exposé au vent (milieu rural, zones fréquemment ventées, grande hauteur)
Méthode calcul du Coeff. surfacique équivalent Ue
Le coefficient Ue dépend de la nature du sol, des dimensions du plancher, et du fait que le plancher soit directement en contact avec le sol (terre plein) ou bien sur vide sanitaire (VS) ou sous-sol.
Indiquer si le calcul est simplifié (avec des hypothèses pessimistes) ou bien détaillé.
Le coefficient Ue dépend de la nature du sol, des dimensions du plancher, et du fait que le plancher soit directement en contact avec le sol (terre plein) ou bien sur vide sanitaire (VS) ou sous-sol.
Indiquer si le calcul est simplifié (avec des hypothèses pessimistes) ou bien détaillé.
Surface du plancher bas
Valeur nécessaire pour le calcul détaillé du Ue.
Unité : m²
Valeur nécessaire pour le calcul détaillé du Ue.
Unité : m²
Périmètre du plancher bas
Indiquer le périmètre du plancher séparant au RDC la partie chauffée de l'extérieur et des zones non chauffée.
La mesure doit être prise du côté intérieur (typiquement la longueur des plinthes).
Unité : m
Indiquer le périmètre du plancher séparant au RDC la partie chauffée de l'extérieur et des zones non chauffée.
La mesure doit être prise du côté intérieur (typiquement la longueur des plinthes).
Unité : m
Conductivité thermique du sol (terrain)
Pour des exemples de valeur, utilisez le menu déroulant "Type Terrain".
Unité : W/m.K
Pour des exemples de valeur, utilisez le menu déroulant "Type Terrain".
Unité : W/m.K
Type de sol (terrain)
Permet de sélectionner des propriétés de sols typiques pour leur conductivité thermique.
Permet de sélectionner des propriétés de sols typiques pour leur conductivité thermique.
Description du pont thermique
Description du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Description du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Valeur du pont thermique
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : W/m.K
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : W/m.K
Longueur du pont thermique
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : m
Valeur du pont thermique de liaison entre le plancher bas et les refends ou les poutres
Unité : m
Valeur du Coeff. surfacique équivalent Ue
Déterminée de manière simplifiée ou par calcul à partir du coeffient U constructif du plancher bas, et le cas échéant, de la nature du sol, des dimensions du plancher, du type de plancher (terre plein, vide sanitaire ou sous-sol).
Unité : W/m².k
Déterminée de manière simplifiée ou par calcul à partir du coeffient U constructif du plancher bas, et le cas échéant, de la nature du sol, des dimensions du plancher, du type de plancher (terre plein, vide sanitaire ou sous-sol).
Unité : W/m².k
Types de volet et résistance thermique additionnelle apportée par ceux-ci
La résistance thermique additionnelle ΔR en m2.K/W, apportée par le volet vient s'ajouter au coefficient Uw de la menuiserie lorsque l'occultation est fermée
| Fermetures | ΔR (m².K/W) |
|---|---|
| Volets avec ajours fixes | 0,08 |
| Volet battant PVC | 0,19 |
| Volet battant bois (e > 22 mm) | 0,25 |
| Volets roulants alu | 0,15 |
| Volet roulant PVC (e ≤ 12 mm) | 0,19 |
| Volet roulant PVC (e > 12 mm) | 0,25 |
| Note : e est lépaisseur du tablier. | |
Unité : m².K/W
Type de cadre et choix porte ou menuiserie vitrée
Choisir le type de cadre (Bois, PVC ou Alu à rupture de pont thermique) et sa performance d'isolation (plus le U est bas, plus le cadre est performant).
Si vous ne connaissez pas le Uf de votre menuiserie, ajoutez 0,4 au Uw fabricant pour en avoir un ordre de grandeur
Si vous connaissez précisément le Uf, prenez la valeur la plus proche parmi les propositions et changez la valeur Uf dans le champ de droite.
Unité : W/m.K
Valeur précise de la transmission thermique surfacique du cadre
Il s'agit de la valeur moyenne du cadre (dormant/ouvrant/recouvrement).
Ne changez la valeur proposée que si vous la connaissez précisément.
Unité : W/m².K
Epaisseur du cadre au pourtour (pour les fenêtres)
Epaisseur du cadre (dormant + ouvrant) mesuré du bord de l'embrasure percée dans le mur jusqu'au bord du vitrage.
Laissez la valeur proposée par défaut (déduite des règles Th-U) si vous ne connaissez pas la valeur du fabricant.
Unité : cm
Epaisseur du cadre au pourtour (pour les portes fenêtres et grande baies)
Epaisseur du cadre (dormant + ouvrant) mesuré du bord de l'embrasure percée dans le mur jusqu'au bord du vitrage.
Laissez la valeur proposée par défaut (déduite des règles Th-U) si vous ne connaissez pas la valeur du fabricant.
Unité : cm
Epaisseur du montant intermédiaire
Epaisseur du montant central dans le cas des menuiseries à deux vantaux ou plus
Laissez la valeur proposée par défaut (déduite des règles Th-U) si vous ne connaissez pas la valeur du fabricant.
Unité : cm
Type d'ouverture
Choisir parmi les valeurs proposées.
Type de l'occultation et couleur du cadre et de l'occultation
Les occultations correspondent à tous les types de volets et rideaux installés avec la menuiserie.
Choisir les couleurs comme suit :
- Clair (blanc, jaune, orange, rouge clair, vert clair, bleu clair, gris clair)
- Sombre (brun, rouge sombre, vert sombre, bleu vif, gris moyen et anthracite)
Cas les plus fréquents :
- Avec Occultation extérieure opaque et claire
- Sans occultation, cadre clair
Mode de commande des occultations
Les occultations correspondent à tous les types de volets et rideaux installés avec la menuiserie.
Choisir les modes comme suit :
- Non motorisés : pour les volets battants ou les volets roulants à tringle manuelle
- Motorisés : pour les volets roulants que l'on manoeuvre avec un interrupteur haut/bas
- Motorisés crépusculaire : pour les volets roulants se montant et descendant automatiquement selon l'alternance jour/nuit
- Motorisés à prog. personnalisable : pour les volets roulants se montant et descendant automatiquement selon une programmation horaire établie par l'utilisateur
Type de vitrage
sélectionnez vos options afin de choisir :
- le type -double ou triple- du vitrage
- la valeur de coefficient Ug (transmission thermique surfacique du vitrage seul)
- le type d'espaceur entre les vitres (aluminium ou isolant)
- le vitrage à contrôle solaire qui réduit la chaleur excessive du rayonnement solaire. Utilisé principalement dans les bâtiments de bureaux, il peut être utilisé en logement dans des cas de figure bien précis, par exemple une menuiserie non occultable qui serait orientée ouest (cas toutefois à éviter !).
Coefficient Ug du vitrage vertical
Coefficient de transmission thermique surfacique du vitrage seul (g pour glass) pour une menuierie verticale
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Positionnez au préalable le type de vitrage le plus proche dans la liste déroulante de gauche
Unité : W/m².K
Coefficient Ug du vitrage horizontal
Coefficient de transmission thermique surfacique du vitrage seul (g pour glass) pour une menuierie horizontale
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : W/m².K
Coefficient de transmission lumineuse
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : -
Facteur solaire du vitrage
Coefficient de transmission énergétique total du vitrage comprenant le flux direct Sg1 et la
composante de réémission thermique vers l’intérieur qui est due à l’échauffement de la face intérieure de la paroi sous l’effet du soleil.
Valeur déterminée selon la norme NF-EN-410
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : -
Coefficient de transmission énergétique directe du vitrage
Coeffifient de transmission énergétique correspondant à la proportion du flux de chaleur solaire transmise directement par le vitrage.
Nommé Τe ou TED ou encore Sg1), il est déterminé selon la norme NF-EN-410
A ne modifier que si vous connaissez la valeur précise du fabricant de verre.
Unité : -

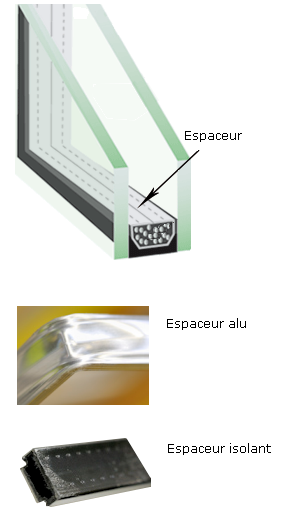

Ψ espaceur
Coefficient de conductibilité thermique de la jonction vitrage-menuiserie incluant l'espaceur (intercalaire) entre les 2 ou les 3 vitrages ainsi que la feuillure
A ne modifier que si vous connaissez la valeur précise donnée par le fabricant de la menuiserie.
Unité : W/m.K
Coefficient U du coffre de Volet roulant
Dans le cas de volets roulants intégrés à la maçonnerie, indiquer le U du coffre avec son éventuel
complément d'isolant.
Exemple de valeurs :
- coffre monobloc U=1,5 à 2
- coffre tunnel en brique intégré dans la maçonnerie 3 à 3,5
- coffre Y U 0,7 à 1.5
Laissez vide si pas de coffre de volet roulant.
Unité : W/m².K
Hauteur du coffre de Volet roulant
La hauteur du coffre, associée à la largeur du tableau et du coefficient U du coffre permet
de calculer les déperditions associées.
Laissez vide ou indiquez 0 si pas de coffre de volet roulant.
Unité : cm
Profondeur d'encastrement
Distance, prise dans l'épaisseur du tableau, entre le dormant de la menuiserie et le bord extérieur du mur (côté extérieur)
Unité : cm
Désignation du type
Nom associé au type de menuiserie et qui apparaitra dans les listes déroulantes de choix dans la saisie du métré.
Nom du pont thermique
Cliquer sur l'icône de gauche pour chercher un pont thermique dans la bibliothèque ou indiquez une valeur manuellement.
Valeur du pont thermique linéique
Le pont thermique est un coefficient de transmission thermique traduisant la puissance calorifique perdue à travers
un linéaire, typiquement une jonction entre parois et et exprimée en Watts par mètre ("linéaire") et par degré de différence de température entre les deux faces de la paroi.
Unité : W/m.K
Longueur du pont thermique linéique
Unité : m
Aide au choix des ponts thermiques intrinsèques au système constructif
Choisir le cas de figure correspondant à votre cas.
Nota si le message suivant s'affiche Erreur, aucun système constructif n'a pu être déterminé,
c'est que votre composition des murs extérieurs n'a pas inclut d'élément depuis la liste des "matériaux porteurs"
Dans ce cas, vous devez obtenir du fabricant les valeurs des ponts thermiques intrinsèques à votre système constructif ou bien les faire calculer.
Valeur des ponts thermiques intrinsèques au système constructif
Unité : W/mK
Couleur
Choisir la gamme de teinte comme suit :
- Clair (blanc, jaune, orange, rouge clair)
- Moyen (rouge sombre, vert clair, bleu clair, gris clair)
- Sombre (brun, vert sombre, bleu vif, gris moyen)
- Noir (noir, brun sombre, bleu sombre, gris sombre)
Dimensions paroi
Entrer les surfaces côté intérieur des parois en entrant une ligne par mur et par orientation.
Vous pouvez au choix entrer Largeur et Hauteur/Longueur ou bien saisir directement la surface.
La surface est à saisir surface menuiseries extérieures comprises "vide pour plein" (les déperditions sont calculées selon la surface nette).
Les surfaces intérieures sont typiquement les surfaces des plaques de plâtre
En savoir plus : Saisie des dimensions (extrait des règles Th-U)
Unité : m
Commentaire paroi
Ce commentaire vous permet de relire plus facilement votre projet à postériori et de faciliter la vérification de la complétude du métré.
Entrez par exemple "Mur RDC Sud"
Orientation paroi
Vous devez saisir une ligne de paroi par orientation.
Choisir parmi les orientations proposées la plus proche de l'orientation réelle.
Inclinaison paroi
Inclinaison de la paroi par rapport à l'horizontale : p.ex. 0° pour un plancher, 90° pour un mur vertical, 180° pour un plafond.
Choisir l'inclinaison à l'aide de la liste déroulante, et modifiez la valeur d'angle si nécessaire dans le champ de droite.
Calculette surface pignons et rampants
Cliquez pour calculer la surface en fonction de la saisie de la largeur, hauteur et pente de toit.
La surface des rampants de toiture n'est à utiliser que si l'isolation est le long de la pente du toit.
Pour l'isolation des combles perdus, indiquez la surface du plafond horizontal.
RAPPEL : toutes les dimensions et surface se mesurent côté intérieur (typiquement les dimensions des plaques de plâtre et des lambris)
Type de menuiserie
Choisir le type de menuiserie parmi les types que vous avez créé dans l'onglet Menuiseries Extérieures
Nombre de menuiseries identiques
Si plusieurs menuiseries de même dimension sont attachées à ce mur entrez leur nombre ici.
Dimensions au tableau
Entrez les dimensions au tableau à l'aide de la liste déroulante ou en saisissant largeur et hauteur.
Unité : m
Nombre de vantaux
Saisir le nombre de vantaux pour les menuiseries à plusieurs panneaux.
Effacer
Cliquer pour retirer le matériau de la paroi
Chercher dans la bibliothèque
Cliquer pour ouvrir la bibliothèque de matériaux
Nom du matériau
Saisir le nom du matériau composant la paroi ou bien cliquer que l'icône de gauche pour chercher dans la bibliothèque.
Nota : l'ordre de saisie (de l'extérieur vers lintérieur ou vice versa) n'a pas d'importance.
Epaisseur du matériau
Épaisseur matériau composant la paroi
Unité : centimètres (et non pas mètres)
Conductivité thermique lambda
Le λ est une caractéristique intrinsèque des matériaux traduisant la puissance calorifique perdue en watt à travers un mètre d'épaisseur du dit matériau et
pour une différence de température d'un dégré entre les deux faces de la paroi.
Plus le lambda est faible, plus le matériau sera isolant à épaisseur donnée.
Unité : W/(m.K)
Résistance thermique
La résistance thermique R, mesure la résistance qu'une épaisseur de matériau oppose au passage de la chaleur.
Elle caractérise le pouvoir isolant d'une couche de matériau ou d'une paroi complète (d'autant plus fort que le R est élevé).
Elle dépend du coefficient de conductivité thermique (lambda) du matériau et de son épaisseur. R = épaisseur/λ
Unité ; m².K/W
Transmission thermique Surfacique
Coefficient de transmission thermique traduisant la puissance calorifique perdue à travers la paroi
et exprimée en Watts par m² et par degré de différence de température entre les deux faces de la paroi.
Unité : W/(m².K)
Identification FDES
En RE2020, l'analyse du cycle de vie est établi à partir des données officielles des Fiches de Déclaration Environnementale et Sanitaire
En composant dans ce formulaire la composition des parois, vous obtenez à la fois les caractéristiques thermiques et environnementales de ces parois.
La composition et le métré des parois seront automatiquement reportés à l'onglet ACV.
Ponts thermiques intégrés
Contribution des ponts thermiques intégrés à la paroi
Il s'agit de la conversion en transmission surfacique des ponts thermiques intégrés dès lors que l'on connait leur valeur ψ et leur linéaire rapporté au m² de paroi (ou leur valeur χ et leur quantité au m² de paroi)
Unité : W/m²K
- maçonnerie isolante type a : maçonnerie à isolation répartie, de conductivité thermique équivalente λ ≤ 0,2 W/m.K, soit une résistance thermique R ≥ 1 pour un bloc de 20cm
- maçonnerie isolante type b : maçonnerie à isolation répartie de conductivité thermique équivalente 0,2 < λ < 0,4 W/m.K soit une résistance thermique R entre 0,5 et 1 pour un bloc de 20cm
- maçonnerie courante : maçonnerie couramment utilisée (à base de béton ou de terre cuite) de conductivité thermique équivalente λ > 0,4 W/m.K, soit une résistance thermique R < 0,5 pour un bloc de 20cm
- plancher en béton plein : dalle de béton ou plancher préfabriquée en béton plein avec prédalle.
Nom du projet
Ce nom sera affiché dans la liste déroulante des projets associés à vos abonnements
Coordonnées du projet
Adresse de l'opération qui apparaitra dans le formulaire Bbio du dossier de demande de permis de construire et dans l'attestation thermique de fin de travaux.
Coordonnées du concepteur de l'opération
Entrez les coordonnés de la personne agissant en qualité :
- de maître d'ouvrage pour les auto-constructeurs
- ou de maître d'oevre (architecte, bureau d'études thermiques, promoteur ou constructeur), si le maître d'ouvrage lui a confié la mission de conception de la présente opération de construction
Ces informations apparaitront dans le formulaire Bbio du dossier de demande de permis de construire.
Choisissez le Type de VMC
- Les VMC simple-flux autoréglables ont des débits d'air qui se veulent constants quelles que soient les conditions extérieures (vent, pluie)
- Les VMC simple-flux hygro A ont des bouches d'entrées d’air autoréglables et des bouches d'extraction hygroréglables (dont les débits sont régulés par l'humidité intérieure pour limiter les déperditions par sur-renouvellement d'air inutile)
- Les VMC simple-flux hygro B ont des bouches d'entrées d’air et d'extraction hygroréglables
- Les VMC double-flux sont équipées d'un réseau de soufflage vers les pièces principales ainsi que du réseau d'extraction depuis les pièces humides. Un échangeur entre ces deux réseaux réchauffe l’air neuf provenant de l’extérieur par récupération des calories issues de l'air extrait
Nota : les valeurs des VMC double-flux hygro sont issues des modèles Dee Fly Hygro micro watt
Si l'installation d'une VMC simple flux coûte quelques centaines d'euro, l'installation d'une double flux et de ses deux réseaux varie entre 6000 et 7000€ pour une maison individuelle. Elle n'est donc à prévoir que pour les régions très froides ou très ventée, pour les clients exigeants prêt à en assurer la maintenance plus lourde, pour les clients souhaitant atteindre les performances d'une maison passive.
Débit extrait en base
Débit mécanique extrait en base (petite vitesse) en m3/hNota : débit extrait et soufflé si double flux
Consultez les avis techniques pour affiner ces valeurs.
Pour les projets maison passive, prendre comme débit 0.4 fois le volume chauffé.
Débit extrait en pointe
Débit mécanique extrait en pointe (grande vitesse) en m3/hNota : débit extrait et soufflé si double flux
Consultez les avis techniques pour affiner ces valeurs.
Entrées d'air
Somme des modules d'entrée d'air en m3/hConsultez les avis techniques pour affiner ces valeurs.
Composants certifiés
Indiquer si les bouches d'extraction sont certifiées et, dans le cas d'une VMC double flux, si le rendement est certifié.Consultez les avis techniques.
Puissance des ventilateurs
Puissance électrique consommée (incluant les 2 ventilateurs pour une double flux).35watts par logement (VMC anciennes génération ou VMC double flux) et de 9 à 15W selon taille des logements pour les VMC simple flux nouvelle génération
Consultez les avis techniques et documentations fabricants.
Dénomination commerciale
Indiquer ici la dénomination commertiale du système de ventilation telle qu'elle apparaitra dans le récapitulatif standardisé d'étude thermique, au chapitre Données sur les équipements de ventilation - (Z1)Résistance thermique des conduits
Résistance thermique des conduits situés hors volume chauffé, exprimée en m2.K/WValeurs typiques :
0,2 = sans isolation
0,6 = isolation standard
1,2 = conduits bien isolés
Classe d’étanchéité du réseau de ventilation
Consultez les avis techniques et documentations fabricants.
Ne saisir les classes A, B et C que si un test d'étanchéité a été pratiqué sur le réseau de ventilation.
Rendement échangeur
Efficacité de l'échangeur de la VMC double flux (exprimé en %).
Nombre de brasseurs
Les brasseurs d'air sont des ventilateurs de plafond, munis ou non de régulation, et qui permettent d'améliorer le confort d'été sans climatisation ou de diminuer le recours à celle-ci.
Indiquer le nombre d'appareils installés
Surface unitaire
Indiquer la surface au sol utile rafraichie par un brasseur (15m² maximum)
Unité : m²
Débit maxi
Débit d'air d'un brasseur en position maximale
Unité : m3/h
Temp. thermostat
Température au dessus de laquelle se déclenchent les brasseurs
Unité : °c
Usage
Choisir l'option correspondant au type d'usage des brasseurs
Régulation
Choisir l'option correspondant au type de régulation des brasseurs
Type programmation du chauffage
- Horloge à heure fixe associée à un contrôle d’ambiance :
pour les thermostats ordinaires avec commande tout ou rien basée sur la température à l'instant présent - Optimiseur :
pour les thermostats avec une boucle de régulation analysant l'évolution de la température au cours des dernières heures (proportionnel/intégral/dérivé ou équivalent)
Type d'émetteur
Choisissez le type d'émetteur assurant la distribution du chauffage dans les pièces.
Variation temporelle
Précision temporelle de la régulation [°C]
- 1,8 = plancher chauffant (sans régulation certifiée)
- 0,5 = plancher chauffant avec système de régulation Sentio
- 0,3 = plancher chauffant avec système de régulation Thermozyklus (2020)
- 0,7 = radiateur avec robinet thermostatique bas de gamme
- 0,5 = radiateur avec robinet thermostatique état de l'art
- 0,25 = radiateur avec têtes thermostatiques à bulbe déporté
Cf. www.certita.org rubrique : Chauffage > variation temporelle des robinets thermostatiques.
Coefficient d'aptitude
Précision de la régulation d'un chauffage électrique.Entrez la valeur donnée selon la certification LCIE.
- 0,3 = état de l'art
- 0,1 pour les meilleures régulateurs électroniques
Cf. www.edibatec.com.
Détection de présence
Cochez la case si chaque panneau électrique dispose d'un détecteur de présencePuissance électrique
Puissance électrique totale des panneaux rayonnants.
Unité : kW
Température de départ
Température de départ à la sortie du générateur de chauffage
Valeurs typiques :
- 60° pour une chaudière gaz
- 35° pour une PAC sur plancher chauffant
- 45° pour une PAC sur radiateurs
Puissance du circulateur
Puissance du circulateur d'eau de la chaudière assurant le transfert de chaleur vers les radiateurs ou planchers chauffants
Unité : W
Longueur réseau en volume chauffé
Longueur de la partie du réseau de chauffage localisé dans le volume chauffé
Unité : m
Longueur réseau hors volume chauffé
Longueur de la partie du réseau de chauffage localisé hors du volume chauffé.
Unité : m
Isolation du réseau en volume chauffé
Choisir la valeur U.
Aidez-vous avec les indications de diamètre ext. des tubes nus, de la classe et de l'épaisseur d'isolant
ou bien consultez la
fiche d'application Isolation des réseaux de distribution d’eau chaude (RT-Bâtiment)
Unité : W/m.K
Isolation du réseau hors volume chauffé
Choisir la valeur U.
Aidez-vous avec les indications de diamètre ext. des tubes nus, de la classe et de l'épaisseur d'isolant
ou bien consultez la
fiche d'application Isolation des réseaux de distribution d’eau chaude (RT-Bâtiment)
Unité : W/m.K
Poêle avec thermostat
Ne cocher cette case que si le poêle est régulé avec un thermostat d’ambiance (poêles à granulés ou pôles à buches à régulation).
Une liste de poêles buches avec thermostat est donnée sur un site de BE thermique dans la Haute-Loire : poeleaboisregule.com
Générateur de chauffage
Cette liste vous permet de définir le générateur associé au système de chauffage
Les générateurs gaz seront exclusivement à condensation.
Générateur en volume chauffé
Cochez cette case si l'équipement de production de chaleur (ou le ballon) est dans la partie habitable et chauffée du logement (ne pas cocher si cet équipement est dans le garage par exemple)
Coef b du local non chauffé
Si si l'équipement de production de chaleur (ou le ballon) est dans un local non chauffé, indiquer le coefficient de réduction de déperditions du local non chauffé. La valeur proposée correspond à celle indiquée dans la saisie des parois (onglet "murs")
Puissance nominale
Valeur déterminée suivant la norme NF EN 13240 pour les poêles, la NF EN 13229 pour les inserts, la NF EN 14785 pour les appareils à granulés et la NF EN 15250 pour les poêles à libération lente de chaleur
Unité : kW
Rendement moyen
Rendement moyen exprimé sous la forme d'un pourcentage.
Valeur déterminée suivant la norme NF EN 13240 pour les poêles, la NF EN 13229 pour les inserts, la NF EN 14785 pour les appareils à granulés et la NF EN 15250 pour les poêles à libération lente de chaleur
Unité : %
Puissance auxiliaires
Puissance des auxiliaires (ventilateur)
Unité : W
Nombre de Poêles
Ce champ n'est utile que pour les maisons dont la surface hors pièces d'eau dépasse 100m² habitables.
Choisir si le chauffage est assuré par :
- un seul poêle dont les caractéristiques sont saisies à l'écran
- deux poêles identiques dont les caractéristiques sont saisies à l'écran
- un poêles dont les caractéristiques sont saisies à l'écran et un poêle d'appoint qui sera supposé être un poêle étanche à buches (maîtrise des coûts) et de rendement 85%
Surfaces SdB
Surface des salles de bain et de douche non desservies par le(s) poêle(s).
Cette saisie permet de prendre en compte la fiche d'application relative aux appareils indépendants de chauffage à bois dans les maisons individuelles ou accolées
Unité : m²
Surfaces Nuit
Surface des pièces de nuit (chambres) desservies pour partie par le(s) poêle(s).
Cette saisie permet de prendre en compte la fiche d'application relative aux appareils indépendants de chauffage à bois dans les maisons individuelles ou accolées
Unité : m²
Système de chauffage SdB
Entrez le système de chauffage utilisé pour les salles de bain et de douche.
Système de chauffage pièces de Nuit
Entrez le système de chauffage utilisé :
- en complément du poêle avec thermostat pour les pièces de nuit (chambres).
- en complément du poêle sans thermostat pour les pièces de jour et de nuit
Bibliothèque de générateurs
Cliquer pour accéder à la bibliothèque de générateurs. Si votre générateur ne figure pas dans la liste, utilisez le 1er item du tableau pour renseigner les valeurs manuellement.
Puissance nominale
Puissance nominale exprimée en Puissance Calorifique Inférieure PCI
Unité : kW
Puissance intermédiaire
Parfois la puissance intermédiaire n'est pas donnée directement mais si les rendements intermédiaires sont exprimés à p.ex. 30% de la puissance nominale, utiliser la valeur : puissance nominale x 30 / 100
Unité : kW
Puissance auxiliaires
Puissance électrique des auxiliaires à charge nominale
Unité : W (et non pas kW!)
Rendement à la puissance nominale
Rendement PCI à puissance nominale
Unité : %
Rendement à la puissance intermédiaire
Rendement PCI à puissance intermédiaire
Unité : %
Puissance auxiliaires à charge nulle
Puissance électrique des auxiliaires à charge nulle
Unité : W (et non pas kW!)
Pertes à l'arrêt
Pertes à l'arrêt mesurées par défaut
Unité : W (et non pas kW!)
Type de chaudière bois
Choisir la valeur correspondant au type de tirage (naturel/atmosphérique ou pulsé/ventilateur) et de chargement du combustible (manuel ou automatique)
Classe de chaudière bois
Classe de performance de la chaudière bois selon la révision en vigueur de la norme NF EN 303.5 (utilisée uniquement si un des rendements est par défaut)
Combustible de chaudière bois
Indiquer le type de combustible : granulés de bois, bois-bûche ou plaquettes.
Surface desservie
Indiquer la surface habitable chauffée par ce type d'émetteur de chauffage
Unité : m²
Mode de production d'ECS
Choisir parmi les options proposées
Bibliothèque de ballons
ATTENTION, pour les ballons solaires, vérifier que la référence du ballon choisi correspond aux caractéristiques recherchées (échangeur solaire, énergie, etc) !
Mode de distribution d'eau chaude
Indiquer la répartition des robinets de distribution d'eau chaude parmi les mélangeurs, les mitigeurs et les robinets à détection électronique et temporisation.
Douche seule
Cocher si le logement n'a pas de baignoire.
Chauffe-eau en vol. chauffé
Cocher si le balon d'eau chaude sanitaire est dans le volume chauffé (p.ex. pas dans le garage).
Coef b du local non chauffé
Si si l'équipement de production de chaleur (ou le ballon) est dans un local non chauffé, indiquer le coefficient de réduction de déperditions du local non chauffé. La valeur proposée correspond à celle indiquée dans la saisie des parois (onglet "murs")
Volume
Volume du ballon base exprimé en litres
Unité : l
Coefficient de pertes thermiques UA_S
Saisissez soit le coefficient UA_S de pertes thermiques, soit la constante de refroidissement (l'autre valeur sera recalculée automatiquement en fonction du volume)
Unité : W/K
Constante de refroidissement
Saisissez soit le coefficient UA_S de pertes thermiques, soit la constante de refroidissement (l'autre valeur sera recalculée automatiquement en fonction du volume)
Unité : Wh/(l.K.jour)
Présence de chauffe-eau solaire
Indiquer si l'eau chaude est produite par un système solaire et le cas échéant avec quelle combinaison de ballons.
Nota : l'option avec ballon instantané suppose que ce ballon a une contenance de 50 litres et une constante de refroidissement de 0,6.
Puissance nominale pompe
Puissance nominale de la pompe de circulation de l'échangeur solaire
Unité : W
Bibliothèque de capteurs solaires
Cliquer pour accéder à la bibliothèque de capteurs. La surface indiquée sera celle d'un capteur unitaire, à doubler, tripler, etc. selon le nombre de panneaux solaires installés.
Superficie capteurs solaires
Indiquez la surface totale (nb de capteurs * surface unitaire des capteurs), pour le bâtiment entier.
Unité : m²
Orientation des capteurs solaires
Choisir l'azimuth des capteurs.
Inclinaison capteurs solaires
Angle d'inclinaison des capteurs solaires par rapport à un plan horizontal.
Unité : degrés
Type capteur
Choisir la technologie des capteurs solaires thermiques : vitré (plan) ou sous vide (à tubes).
Rendement optique
Rendement optique des capteurs.
0,77 = rendement standard
0,85 = capteurs plans améliorés.
Unité : -
Pertes 1er ordre
Coefficient de pertes a1 ou K.
Unité : W/m².K
Puissance électrique
Puissance de la résistance électrique du ballon d'eau chaude (appoint élec dans le cas d'un chauffe-eau solaire
Unité : kW
Type de chauff-eau thermodynamique
- le chauffe-eau utilise l'air extérieur
- ou le chauffe-eau utilise l'air extrait d'une VMC simple-flux (meilleur COP)
- ou le chauffe-eau utilise l'air extrait d'un local non chauffé (p.ex. le garage)
COP à 20°/45°
COP (coefficient de performance) à 20° de source amont et 45° en sortie.
Il s'agit du COP pivot RE2020/RT2012 (qui est différent du COP de la norme EN 16147).
Unité : -
Puiss absorbée à 20°/45°
Puissance absorbée en pleine charge à 20° de source amont et 45° en sortie.
Unité : kW
Puissance appoint
Puissance de la résistance électrique d'appoint.
Unité : kW
Puiss. ventil. gainée
puissance ventilateur si machine gainée.
Puissance électrique du ventilateur de la source amont qui sert uniquement à vaincre les pertes de charge de la gaine
d’amenée d’air, non prise en compte dans le calcul des COP et Pabs selon EN 14511.
Cf document ThBCE §10.23.3.4 p. 876
Unité : W
Récupération des calories des eaux grises
Un système de récupération instantanée de chaleur sur les eaux grises est un échangeur qui permet la récupération de la chaleur perdue lors de l’évacuation des eaux des douches et autres appareils.
Choisir l'option correspondant à votre cas
Type de montage du récupérateur des calories des eaux grises
- Eau froide mitigeur : l'eau froide passe par l'échangeur puis alimente l'entrée eau froide du mitigeur (cette option minimise les longueurs de tubes donc les pertes)
- Entrée ballon ECS : l'eau froide passe par l'échangeur puis alimente l'entrée eau froide du ballon d'eau chaude sanitaire (valable si le ballon est à proximité des points de puisage)
- Ballon et mitigeur : l’eau préchauffée est simultanément envoyée au ballon d'eau chaude sanitaire et aux arrivées d’eau froide des mitigeurs des douches
Récupération des calories des eaux grises
Entrer le nombre de système de récupération de chaleur installés.
Récupération des calories des eaux grises
Nombre de douches et/ou baignoires reliées au système de récupération sur les eaux grises
Récupération des calories des eaux grises
Nombre de douches et/ou baignoires non reliées au système de récupération sur les eaux grises
Récupération des calories des eaux grises
Longueur entre l'évacuation et l'échangeur de chaleur en volume chauffé
Récupération des calories des eaux grises
Longueur entre l'évacuation et l'échangeur de chaleur hors volume chauffé
Récupération des calories des eaux grises
Longueur en volume chauffé entre l'échangeur de chaleur et l'entrée d'eau froide du mitigeur ou du ballon
Récupération des calories des eaux grises
Longueur hors volume chauffé entre l'échangeur de chaleur et l'entrée d'eau froide du mitigeur ou du ballon
Récupération des calories des eaux grises
Puissance électrique nominale de la pompe de relevage associée au récupérateur de chaleur (si présente)
Unité : W
Type de PAC
Type de pompe à chaleur.
- air/eau : la PAC pompe les calories de l'air extérieur et fournit de l'eau chaude pour le réseau de chauffage En savoir plus pour remplir les champs
- eau glycolée/eau : la PAC pompe les calories dans la terre via un réseau horizontal d'eau glycolée (ou sondes verticales) et fournit de l'eau chaude pour le réseau de chauffage. En savoir plus pour remplir les champs
Machine « à inverter »
Cochez cette case si la pompe à chaleur est certifiée « à inverter » (fonctionnement continu du compresseur au lieu d'un fonctionnement marche/arrêt).
COP à 7°/32.5°
COP (coefficient de performance) à 35° en sortie et 7° de source amont pour les PAC/air et à -1,5° pour les PAC/Eau glycolée.
Pour les PAC de la bibliothèque, la matrice complète des COP et des puissances est prise en compte.
Unité : -
Puiss absorbée à 7°/32.5°
Puissance absorbée en pleine charge à 35° en sortie et 7° de source amont pour les PAC/air et à -1,5° pour les PAC/Eau glycolée.
Pour les PAC de la bibliothèque, la matrice complète des COP et des puissances est prise en compte.
Unité : kW
Ecart t° évaporateur
Ecart de température aux bornes de l'évaporateur en mode chaud.
Valeur proposée par UNICLIMA : 5K En savoir plus
Unité : °C ou K
Puiss. pompe
Puissance électrique de la pompe de circulation de l'eau glycolée.
Ne doit correspondre qu'à la puissance nécessaire pour faire circuler l'eau glycolée dans le capteur enterré ou la sonde verticale.
La puissance du circulateur pour vaincre les pertes de charge de l'échangeur du générateur est déjà prise en compte dans les matrices COP et Puissance absorbée du générateur. En savoir plus
Unité : W
Long. sonde capt.
Longueur totale de la sonde verticale ou longueur totale de l'ensemble des boucles de capteurs enterrés. En savoir plus
Unité : m
Res. sonde/sol
Résistance thermique équivalente entre le fluide et l’interface avec le sol naturel.
La valeur de Rb se situe en général entre 0.01 et 0.15 (K.m)/W, en fonction de la nature du sol et du coulis de
scellement. Elle doit être connue du BE mais influe très peu sur les résultats de Cep. En savoir plus
Unité : m.K/W
t° mini source amont
Température minimale de la source froide de la PAC en mode chauffage.
Valeur par défaut -20° en aérothermique.
Unité : °C
t° mini source amont
Indiquer la température minimale annuelle du sol à la profondeur moyenne de la boucle. En savoir plus
t° max captage
Indiquer la température maximale annuelle du sol à la profondeur moyenne de la boucle. En savoir plus
Choisir le type de réseau de chaleur
Puissance s/station
Puissance d'échange de la sous-station dans les conditions nominales.
Unité : kW
Contenu CO2
Contenu CO2 du réseau de chaleur exprimé en g/kWh.
Unité : g/kWh
Proportion EnR
Proportion d'énergie renouvelable utilisée pour le réseau de chaleur (consultez les caractéristiques données par l'exploitant du réseau).
Unité : %
Classe isolation réseau
Consultez les caractéristiques données par l'exploitant du réseau.
Nombre de modules
Indiquer le nombre de modules (capteurs photovoltaïques) installés
Laisser la valeur 0 si pas d'installation photovoltaïque
Unité :
Surface module
Surface ensoleillée du module en œuvre (surface unitaire utile de chaque panneau photovoltaïque)
Unité : m²
Puissance crête
Puissance crête nominale garantie de chaque module (panneau) en condition STC.
Unité : W
Orientation
Azimut de l'orientation des panneaux photovoltaïques
Inclinaison
Inclinaison des panneaux photovoltaïques par rapport à l'horizontale
Unité : °
Technologie
Type de technologie utilisé pour les capteurs (mono-cristallin, multi-cristallin, etc.)
Face arrière
Confinement de la face arrière
Indiquer la valeur "Libre" si la face arrière est ventilée à l'air libre.
Puissance Onduleur
Puissance nominale AC de sortie de l'onduleur
Unité : W
Rendement
Rendement européen de l'onduleur
Unité : %
Afficher équipements listés antérieurement à 2023
Si la case n'est pas cochée, les équipements de la bibliothèque la plus récente sont affichés.
Si la case est cochée, les équipements de la bibliothèque importés avant 2023 sont affichés. Ceci peut être utile pour une attestation de fin de travaux si un modèle utilisé dans un projet n'est plus commercialisé au jour de l'attestation de fin de travaux.
Quantité associée à la FDES
En mode de saisie libre, saisir directement la quantité de matériau, service ou équipement exprimée dans l'unité fonctionnelle de la FDES.
Sinon choisir une dimension dans la liste déroulante et y associer une proportion si l'unité fonctionnelle de la FDES n'est pas exprimée dans cette dimension.
Proportion de matériau, service ou équipement par unité de dimension
Si l'unité fonctionnelle de la FDES n'est pas exprimée dans la même dimension (m ou m²) que celle choisie dans la liste déroulante, il faut saisir le coefficient multiplicateur à appliquer à cette dimension pour obtenir le quantitatif de matériau, service ou équipement.
Cliquez sur l'icône calculette pour obtenir une aide à la saisie.
Exemples :
- si la FDES est en m³ et la quantité est une surface, le coefficient de proportion est peut-être l'épaisseur du matériau ou bien le cubage de bois de charpente par surface horizontale,
- si la FDES est en m et la quantité est une surface, il faut indiquer le nombre de mètre linéaire de matériau il y a par m² de surface
- si la FDES est en m³ et la quantité est un linéaire, il faut indiquer le nombre de m³ de matériau il y a par mètre linéaire (p.ex. cas d'un chainage béton ou montant d'ossature bois dans un linéaire de liaison de paroi)
Proportion du matériau par mètre linéaire (ponts thermiques...)
Si vous sélectionnez un matériau d'unité volumique, surfacique ou unitaire associé à un linéaire, indiquez la quantité de ce matériau à inclure par mètre linéaire.
La quantité doit s'exprimer en proportion d'unité du matériau sélectionné (volume, surface, nombre d'unités) ramené au mètre linéaire
Exemple : vous avez une poutre en béton armé de section 12x12cm associé à un linéaire de pont thermique de liaison de murs extérieurs. Avec une fiche FDES "béton armé" exprimée en m3, vous indiquez le volume de poutre par mètre linéaire d'angle de mur, soit 0,12m x 0,12m x 1m = 0.014
Laisser le champ vide si la FDES est déjà exprimée en mètre.
Unité : m2/m, m3/m, ou kg/m ou U/m selon l'unité du matériau sélectionné.
Type d'isolation
Ce champ est purement informatif et n'a aucun effet sur les calculs !
Il sert à préciser le système constructif dans l'attestation thermique de fin de travaux RSET
La saisie au sens technique du type d'isolation est à faire au niveau de l'inertie (1er onglet) et sur le choix des ponts thermiques
associé au système constructif (4ème onglet).
Coordonnées du maître d'ouvrage
Entrez les coordonnés du client de l'opération.
Dans le cas où le projet correspond à sa résidence principale et que le client l'habite déjà en date de
déclaration de fin de travaux, recopiez l'adresse du projet.
Coordonnées du Bureau d'études Thermique
Si vous utilisez Comme Un Thermicien en tant que BET (et uniquement dans ce cas), renseignez vos coordonnées ici.
Coordonnées du Bureau de contrôle
Renseignez les coordonnées du bureau de controle, diagnostiqueur ou certificateur qui contrôlera l’étude thermique et la conformité des travaux effectués et signera l'attestation de fin de travaux.
Date dépôt de demande du permis de construire
Renseignez la date prévue pour déposer le dossier de demande de permis de construire (qui devra correspondre à la date du récépissé délivré par la mairie).
Date d'obtention du permis de construire
Saisir la date de l'obtention de l'accord du permis de construire.
(à renseigner pour la phase d'obtention de l'attestation de fin de travaux)
Numéro de permis de construire
A renseigner pour la phase d'obtention de l'attestation de fin de travaux.
Saisir le n° de PC en juxtaposant sans insérer d'espace et sans le préfixe « PC » :
- le code département (3 chiffres ou lettres) en préfixant par un 0 si nécessaire
- le code commune (3 chiffres)
- l'année de dépôt de la demande (2 chiffres)
- le code de subdivision : (1 chiffre ou 1 lettre)
- le n° de dossier (4 chiffres ou lettres)
Par exemple : 09090023B0037
Dérogation Gaz Naturel
La parcelle est connectée au réseau de gaz naturel et concernée par un permis d'aménager antérieur au 01/02/2022
et la demande de permis de consruire est antérieure au 31/12/2023
Référence cadastrale de la parcelle
Consultez le tutoriel du site jaiunterrain.fr pour savoir comment obtenir les références parcellaires à partir du cadastre en ligne
La référence cadastrale de la parcelle comprend :
- 3 chiffres optionnels mais rt-batiment impose ces 3 chiffres : indiquez 000 si la référence n'en comporte pas
- puis 1 à 2 lettres (ou 1 ou 2 chiffres en Alsace et Moselle) mais rt-batiment impose 2 digits, il vous faut donc doubler la lettre s'il n'y en a qu'une
- puis de 2 à 4 chiffres mais rt-batiment impose 4 chiffres, il faut donc ajouter autant de zéros que nécessaire après les 2 lettres
Exemple : 000BH0001
Si la construction est érigée sur plusieurs parcelles, donner la liste des références séparée par des points-virgules.
Test perméabilité à l'air effectué et OK
[Art. 19] En maison individuelle accolée ou non, la perméabilité à l'air de l'enveloppe sous 4Pa (Q4Pa-surf)
a fait l'objet d'un test et sa valeur mesurée lors du test est inférieure ou égale à 0,60 (m3/h.m²).
Au stade PC, cochez la case pour montrer que vous allez respecter cette exigence.
Système de ventilation vérifié par une personne reconnue compétente
[Art. 20] Dans les bâtiments et parties de bâtiments à usage d’habitation, afin de s’assurer qu’il fonctionne
correctement, tout système de ventilation du bâtiment est vérifié, et ses performances sont mesurées par une
personne reconnue compétente par le ministre chargé de la construction, conformément aux dispositions prévues à
l’annexe VIII. Il respecte le protocole de vérification des systèmes de ventilation mentionné à la même annexe.
Au stade PC, cochez la case pour montrer que vous allez respecter cette exigence.
Coefficient U des des parois sur local non chauffé
[Art. 21] L'isolation des parois séparant les parties de bâtiments à occupation continue de parties de bâtiment à occupation discontinue présente un U inférieur ou égal à 0,36 W/(m².K)
[Art. 22] Respect des ponts thermiques moyens
- Le Psi (Ψ) moyen des ponts thermiques du bâtiment doit être inférieur ou égal à 0,33 W/(m²SHAB.K).
Ce ratio est la somme des coefficients de transmission thermique linéiques multipliés par leurs longueurs respectives, pour l’intégralité des ponts thermiques linéaires du bâtiment, dus à la liaison d’au moins deux parois, dont l'une au moins est en contact avec l'extérieur ou un local non chauffé. - Le coefficient de transmission thermique linéique moyen des liaisons entre les planchers intermédiaires et les murs donnant sur l’extérieur ou un local non chauffé, Ψ 9, n’excède pas 0,6 W/ (m linéaire. K).
Surface minimale des baies (menuiseries extérieures)
[Art. 23] Afin d’assurer un éclairage naturel et une vue sur l’extérieur suffisants, les bâtiments à usage
d’habitation ont une surface totale des baies, mesurée en tableau, supérieure ou égale à 1/6 de la surface de référence (SHAB).
Si la surface de façade disponible du bâtiment est inférieure à la moitié de la surface habitable du bâtiment, ou si
la surface habitable moyenne des logements du bâtiment est inférieure à 25 m 2 , il peut, à la place des exigences
précédentes, avoir une surface totale des baies, mesurée en tableau, supérieure ou égale au tiers de la surface de
façade disponible.
Le présent article ne s’applique pas lorsque son respect est en contradiction avec l’autorisation d’urbanisme dans
les secteurs sauvegardés, les zones de protection du patrimoine architectural, urbain et paysager ou les aires de
mise en valeur de l’architecture et du patrimoine, les abords des monuments historiques, les sites inscrits et classés,
les sites inscrits sur la liste du patrimoine mondial de l’humanité de l’UNESCO ou tout autre préservation édictée
par les collectivités territoriales, ainsi que pour les sites et secteurs désignés par l’article L. 151-19 du code de
l’urbanisme.
Respect du facteur solaire des baies (menuiseries extérieures)
[Art. 24] Le facteur solaire des baies est inférieur ou égal au facteur solaire spécifié dans le tableau de l'arrêté du 04/08/21 repris ci-dessous.
En pratique, l'utilisation de protections solaires mobiles extérieures (volets, volets roulants, stores vénitiens) sur toutes les menuiseries extérieures permet de satisfaire cet article.
| Zones H2a | Toutes altitudes | ||
| Zones H1a, H1b et H2b | Altitude > 400 m | Altitude < ou = 400 m | |
| Zones H1c et H2c | Altitude > 800 m | Altitude < ou = 800 m | |
| Zones H2d et H3 | Altitude > 400 m | Altitude < ou = 400 m | |
| 1. Baies exposées BR1 - locaux destinés au sommeil | |||
| Baie verticale nord | 0,65 | 0,45 | 0,25 |
| Baie verticale autre que nord | 0,45 | 0,25 | 0,15 |
| Baie horizontale | 0,25 | 0,15 | 0,10 |
| 2. Baies exposées BR2 ou BR3 - locaux destinés au sommeil | |||
| Baie verticale nord | 0,45 | 0,25 | 0,25 |
| Baie verticale autre que nord | 0,25 | 0,15 | 0,15 |
| Baie horizontale | 0,15 | 0,10 | 0,10 |
| 3. Baies exposées BR1 - hors locaux destinés au sommeil | |||
| Baie verticale autre que nord | 0,65 | 0,45 | 0,25 |
| Baie horizontale | 0,45 | 0,25 | 0,15 |
| 4. Baies exposées - BR2 ou BR3 hors locaux destinés au sommeil | |||
| Baie verticale autre que nord | 0,45 | 0,25 | 0,25 |
| Baie horizontale | 0,25 | 0,15 | 0,15 |
Respect du ratio d'ouverture des baies
[Art. 25] Sauf si les règles d'hygiène ou de sécurité l'interdisent, les baies d'un même local autre qu'à occupation passagère
s'ouvrent sur au moins 30 % de leur surface totale.
Cette limite est ramenée à 10 % dans le cas des locaux pour
lesquels la différence d'altitude entre le point bas de son ouverture la plus basse et le point haut de son ouverture
la plus haute est égale ou supérieure à 4 m.
Gestion des automatismes et thermostats pour limiter les consommations énergétiques
[Art. 26] Pour éviter les consommations énergétiques inutiles du fait d'automatismes mal conçus ou programmés, tout automatisme engendrant une augmentation des consommations énergétiques:
- est conçu et mis en oeuvre de manière à ne présenter un déclenchement de l'automatisme que lorsqu'il est nécessaire,
- est soit temporisé, soit programmé de manière à arrêter automatiquement l'augmentation des consommations énergétiques, dès qu'elle n'est plus nécessaire,
- peut être adapté par le futur occupant du bâtiment selon les conditions d'occupation du bâtiment.
Dispositif de mesure de consommation des logements
[Art. 27] Les maisons individuelles accolées ou non et les bâtiments collectifs d'habitation sont équipés
de systèmes permettant de mesurer ou d'estimer la consommation d'énergie de chaque logement, excepté pour les
consommations des systèmes individuels au bois en maison individuelle accolée ou non.
Ces systèmes informent l'occupant à minima mensuellement de leur consommation d'énergie, dans le volume habitable
par type d'énergie selon la répartition chauffage, refroidissement, production d'eau chaude sanitaire, réseau prises
électriques, autres.
Cette répartition est basée soit sur des données mesurées soit sur des données estimées à partir d'un paramétrage
préalablement défini.
Dispositif(s) d'arrêt et de régulation de chauffage par local
[Art. 29] L'installation de chauffage comporte par local desservi, un ou plusieurs dispositifs
d'arrêt manuel et de réglage automatique en fonction de la température intérieure du local.
Toutefois, lorsque le chauffage est assuré par un plancher chauffant à eau chaude fonctionnant à
basse température ou par l'air insufflé ou par un appareil indépendant de chauffage à bois, ce dispositif
peut être commun à des locaux d'une surface totale maximale de 100 m².
Le réglage automatique est programmé de manière à respecter les exigences de l'article R. 241-26 du code de l'énergie
Au stade PC, cochez la case pour montrer que vous allez respecter cette exigence.
Il y a un ou des dispositif(s) d'arrêt et de régulation de refroidissement par local
[Art. 32] Une installation de refroidissement comporte, par local desservi, un ou plusieurs dispositifs d'arrêt manuel et de réglage automatique de la fourniture de froid en fonction de la température intérieure. Le réglage automatique est programmé de manière à respecter les exigences de l'article R. 241-30 du code de l'énergie.
Toutefois :
- lorsque le froid est fourni par un système à débit d'air variable, ce dispositif peut être commun à des locaux d'une surface totale maximale de 100 m2 sous réserve que la régulation du débit soufflé total se fasse sans augmentation de la perte de charge ;
- lorsque le froid est fourni par un plancher rafraîchissant, ce dispositif peut être commun à des locaux d'une surface totale maximale de 100 m2 ; pour les systèmes de « ventilo-convecteurs deux tubes froid seul », l'obligation du premier alinéa est considérée comme satisfaite lorsque chaque ventilateur est asservi à la température intérieure et que la production et la distribution d'eau froide sont munies d'un dispositif permettant leur programmation ;
- pour les bâtiments ou parties de bâtiment à usage d'habitation rafraîchis par refroidissement de l'air neuf sans accroissement des débits traités au-delà du double des besoins d'hygiène, l'obligation du premier alinéa est considérée comme satisfaite si la fourniture de froid est, d'une part, régulée au moins en fonction de la température de reprise d'air et la température extérieure et, d'autre part, est interdite en période de chauffage.
Cochez la case si le bâtiment n'est pas climatisé (respect de facto)
.
Au stade PC, cochez la case pour montrer que vous allez respecter cette exigence.
Absence de système de chauffage ou refroidissement puisant sa source d'air dans le local chauffé
[Art. 34] Avant émission finale dans le local, sauf dans le cas où le chauffage est obtenu par récupération sur la production de froid, l'air n'est pas chauffé puis refroidi, ou inversement, par des dispositifs utilisant de l'énergie et destinés par conception au chauffage ou au refroidissement de l'air.
Par exemple : ne pas installer de chauffe-eau thermodynamique captant son énergie sur l'air ambient du local chauffé.
